Виконавча геодезична зйомка

На яких етапах проводяться контрольні виміри?

Виконавча геодезична зйомка - це важлива контрольна процедура, яка може здійснюватися на різних етапах будівництва нового об'єкта.

Виконання виконавчої зйомки також доцільно при плануванні робіт по ремонту і реконструкції або здачею об'єкту в експлуатацію. розрізняються:

• проміжна виконавча зйомка , що дозволяє зафіксувати недоліки окремих етапів робіт;
• заключна виконавча геодезична зйомка по ГОСТ, необхідна для фінального контролю і поновлення топографічної карти з урахуванням нових об'єктів.

• проміжну виконавчу зйомку, що дозволяє зафіксувати недоліки окремих етапів робіт;
• заключна виконавча зйомка по ДСТУ, що необхідна для фінального контролю та оновленню топографічної карти із урахуванням нових об’єктів.

Рекомендуємо не затягувати з проведенням контрольних вимірювань, оскільки виправляти вади завжди легше відразу після виявлення.

Виконавча контрольно-геодезична зйомка дозволяє виключити ситуації , коли що-небудь змінити вже практично неможливо

Фахівці компанії « ГеоПлан » виконуємо геодезичних зйомку на будь-якому етапі робіт.

Види геодезичної виконавчої зйомки

Існує безліч видів і методів проведення виконавчої геозйомки і найбільш відповідний варіант завжди вибирається, виходячи з об'єкта робіт. Це може бути:

• спорудження будинку або споруди;
• земельна ділянка;
• інженерні мережі;
• підземні та наземні комунікації;
• металоконструкції.

Виконавча зйомка будівлі та земельної власності виконуваних ться для кадастрових робіт та чи інших цілей - виходячи з побажань замовників.

Етапи робіт

Перш за все, вивчається вся вхідна документація, розглядаються топографічні карти, вивчається при наявності: розбивка осей і точність виносу земельної ділянки в натуру.

Крім проектної документації, забудовнику варто надати список всіх коректив, які вносилися в ході будівництва.

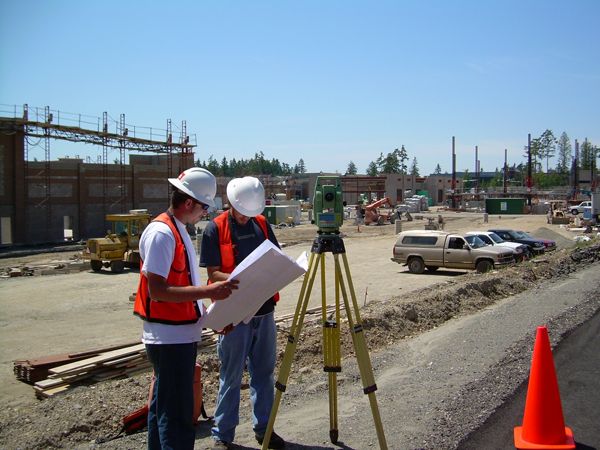

Далі виконується виконавча зйомка ділянки і споруд, в ході якої наші геодезисти використовують сучасні високоточні вимірювальні прилади.

При необхідності вимірюються вертикальні і лінійні величини конструкцій і кути. Далі відбувається звірка результатів з планом, робляться висновки про ступінь відповідності величин.

Завершальний етап - обробка отриманих матеріалів інженерами компанії і оформлення документації.

Результати можуть пропонуватися в двомірному або в тривимірному зображенні - залежно від виду об'єктів і запитів замовників.

Документація по результатам виконавчої зйомки

Замовникам надається повний пакет документів, що дозволяють оцінити всі види похибок, і рекомендації про те, як їх найпростіше усунути. Зокрема, наші фахівці нададуть:

1. Виконавче креслення - це головний документ зі схемою об'єкта, який необхідний для підготовки споруди до здачі в експлуатацію і служить підставою для узгоджень з контролюючими організаціями.

2. Ситуаційний план в необхідному масштабі (1: 5000, 1: 10000), план з розташуванням об'єкта 1: 500.

3. Поздовжній профіль об'єкта в масштабах 1: 200 і 1: 100.

4. Креслення з усіма потрібними перетинами і розрізами.

За результатами геодезичної виконавчої зйомки замовники отримують повний пакет додатків, де є характеристики обмірів об'єкта, параметри конструкцій, окремих складових та інші дані.

Документи готуються на папері або плівці, а також надаються в електронному вигляді в тому форматі, який зручний замовнику.

Виконавча геодезична зйомка: ціна та попередні розрахунки

Вартість робіт завжди визначається індивідуально та розраховується з розрахунком:

• виду зйомки, яка була обрана в залежності від споруди;
• об’єму роботи
• необхідної документації та необхідності в проведенні узгоджень.

Ми постійно працюємо над тим, щоб співвідношення ціни і якості робіт було оптимальним.

Виконавча топографічна зйомка, виконана нашими фахівцями, гарантовано відображає всі нюанси споруджуваного объекту або освоєної території.

Фасадна виконавча зйомка

Вимірювання основних точок фасаду - один з найважливіших напрямів контролю, яке варто проводити на різних стадіях будівництва, особливо якщо мова йде про зведення великих об'єктів.

Так чи інакше, фасадна зйомка вкрай бажана при вирішенні наступних завдань.

1. Розробка проекту реконструкції.

Провівши необхідні вимірювання, наші фахівці визначають загальну площу зовнішньої частини будівлі і проводять розрахунок матеріалів, які необхідні для виконання робіт.

2. Будівельний процес. Виконавча геодезична зйомка по ГОСТ проводиться з метою виявлення відхилень від планових показників горизонтальних і вертикальних розмірів споруджуваного фасаду.

Така зйомка в процесі будівництва може проводитися неодноразово.

3. Система контролю. Проводяться вимірювання віконних і дверних прорізів, балконів, навісних елементів, які виступають цоколів, декоративних деталей.

Якщо говорити про терміни, можна орієнтуватися на те, що обмір фасаду будівлі звичайної прямокутної конструкції площею близько однієї тисячі квадратних метрів займає близько 2-4 днів.

Залежно від розміру і конфігурації об'єкта, підсумкова документація теж може бути різною:

схема-розгортка фасаду як результат незалежної зйомки, яка застосовується при обмір будівель невеликої конфігурації.

тривимірне зображення, отримане після обробки результатів фасадної зйомки з планово-висотним обгрунтуванням.

Така геодезична виконавча зйомка використовується, якщо великі будівлі мають складну конфігурацію.

Всі креслення і схеми складаються в масштабі, який рекомендований замовником (як правило, це діапазон від 1:50 до 1: 200).

Результати контрольних замірів служать підставою для коригування проекту будівництва або реконструкції.

У додатках до базової документації ми наводимо специфікацію, таблиці зі списком проведених вимірювань, рекомендації по усуненню виявлених недоліків.

Виконавча геодезична зйомка по ДСТУ підземних комунікацій

У компанії « ГеоПлан » ви можете замовити високоточну виконавчу зйомку всіх видів підземних комунікацій.

За результатами можна визначити, наскільки виконання роботи відповідає плану, а також скласти кошторис будівництва.

Знімальний процес може проводитися на всіх етапах: від прокладання інженерних мереж до фінальної засипки траншеї.

Обміри проводяться в декількох, спочатку певних місцях:

• на поворотах трубопроводу;
• на його пересічних під спорудами та дорогами;
• в точках з'єднання труб, що мають неоднаковий діаметр;
• в місцях відводів і врізки;
• в перетинах труб;
• в місцях розташування шурфів (спеціальних колодязів);
• там, де підземні системи виходять на поверхню.

Якщо у замовників відсутні плани і креслення конструкцій, виконавча зйомка в будівництві може бути поєднана з геодезичними вишукуваннями, для чого застосовується сучасне обладнання е, в тому числі трасошукачі.

Коли ведеться прокладка або ремонт силових кабелів, часто буває необхідно виявити вже прокладений кабель, який важливо обійти в процесі виконання робіт.

Це вимагає складного комплексу геодезичних робіт, в тому числі і виконавчої зйомки.

Початкова мета знімального процесу - визначення оптимального методу прокладання кабелю.

Вона може бути горизонтальною безпосередньо в траншею або виконаної способом направленого буріння.

Наші фахівці виконують прокладку тахеометричних ходів уздовж дороги, закріплення кутів, установку реперів.

За запитом замовників після завершення зйомки трубопроводів ми можемо підготувати ситуаційні плани і креслення профілю конструкції. На схемах в довільному або заданому масштабі:

• наводиться зображення конструкції;
• вказується її довжина в погонних метрах;
• позначаються стики і зміни в діаметрі труб з відповідною нумерацією, точками повороту і так далі.

На схемі обов'язково виконується прив'язка до конкретних об'єктів - кутах споруд, огорож, бордюрів, люків і так далі.

Це допомагає легко виявити труби, коли з'являється необхідність в ремонтних роботах.

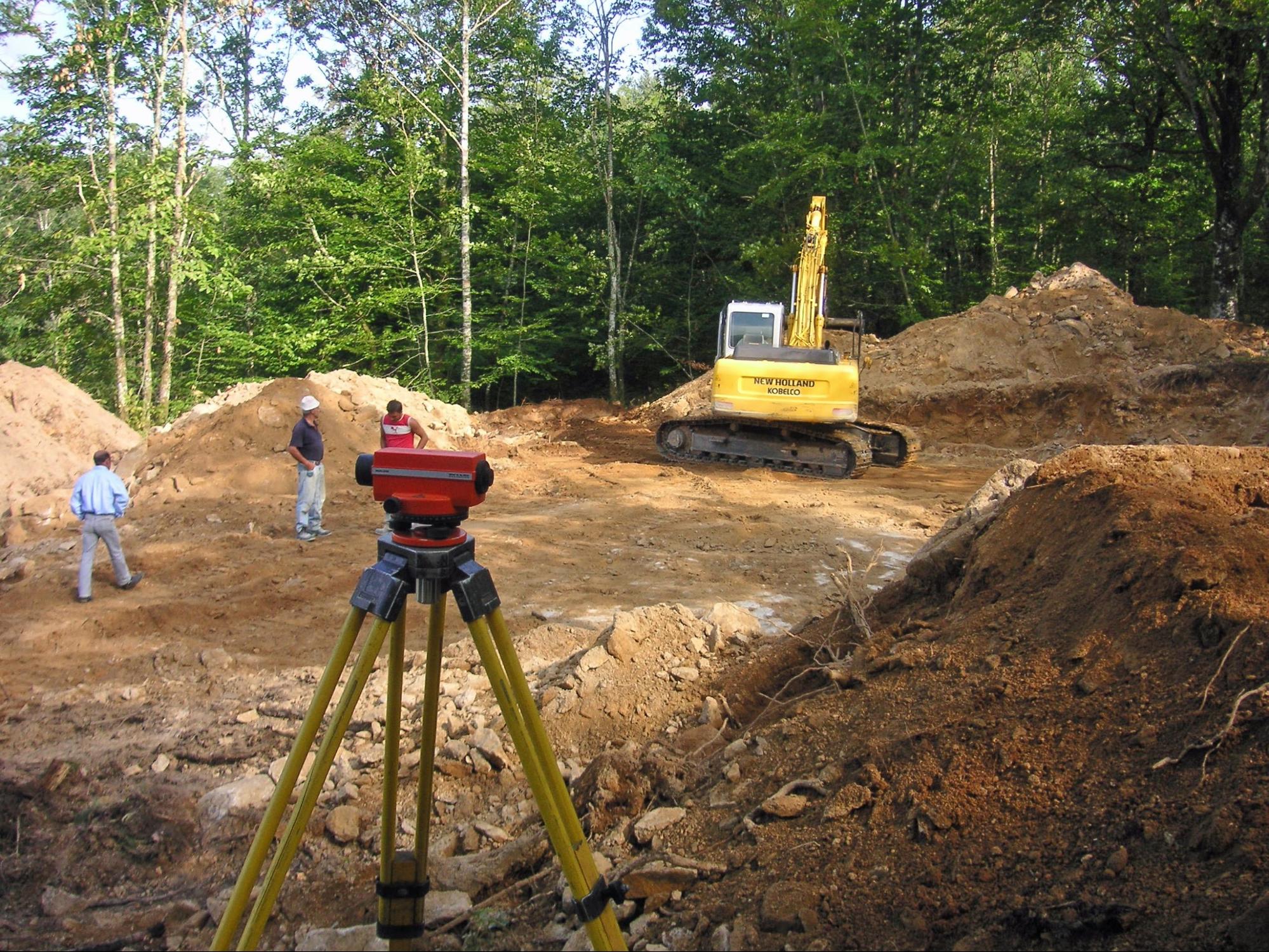

Виконавча зйомка котловану

Виконавча геодезична зйомка котловану - це важливий напрямок діяльності, що дозволяє порівняти заплановані горизонтальні і вертикальні показники поглиблення з тими, які вийшли при виконанні робіт.

Після того, як завершена очистка дна і укосів, рекомендується контрольна зйомка.

При вимірі точок дна наші фахівці використовують спосіб нівелювання по квадратах.

Внутрішній контур об'єкта при цьому вимірюється щодо контрольних осей.

У фіналі отримані результати порівнюються з плановими показниками.

Підсумковим документом зйомки є детальний план-креслення з додатками у вигляді таблиць з даними і характеристикою виявлених відхилень, що не можуть бути менше 5 сантиметрів.

Нами також проводиться зйомка, спрямована на встановлення обсягу видобутої земельної маси, що дозволяє з високою точністю визначити витрати на проведення робіт.

Інженерами обов'язково враховується коефіцієнт розпушення, який був заданий замовником.

Що стосується точності обміру, вона може досягати десяти кубометрів, виходячи з обсягів котловану і умов, позначених клієнтом. Згідно з експертною оцінкою, попередня зйомка знижує витрати, до 20% і навіть більше.

На додаток до якісних кресленнями надаємо картограму земляних робіт.

Виконавча зйомка, ціна якої компенсується отриманими результатами, кращий спосіб відображення фактичного розташування на місцевості містобудівних елементів.

Переваги нашої компанії

Якщо вам необхідна виконавча геодезична зйомка, ціна якої є оптимальною, зверніться в нашу компанію.

Крім доступною, обґрунтованої вартості послуг, наша компанія має такі переваги:

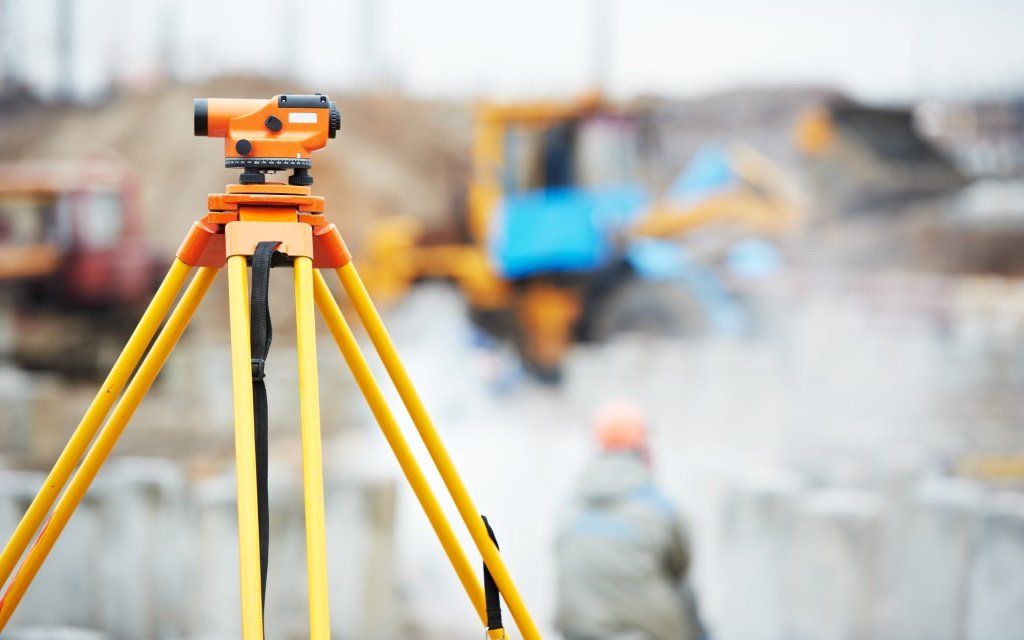

1. Застосування комплексу сучасних приладів високої точності і обладнання нового покоління: електронних тахеометрів, лазерних сканерів, нівелірів, супутникових систем.

Це дозволяє отримати самі коректні результати для порівняння.

2. Мінімальні терміни виконання замовлень.

Великий досвід роботи фахівців, ретельне планування і злагодженість команди дозволяють виконувати роботи швидко та якісно.

3. Надійність. Ми надаємо гарантії на всі виконані роботи.

4. Комплексний підхід. Ми пропонуємо весь спектр геодезичних робіт, виходячи з потреб замовників.

5.Підготовка повного комплекту документації відповідно до актуальних вимог і рекомендацій фахівців.

Ми працюємо з приватними особами та організаціями в Києві і в усій Україні. Замовте виконавчу геодезичну зйомку фахівцям високого рівня прямо зараз!
