Для чого потрібен геологічний розріз?

Для чого потрібен геологічний розріз?

Геологічний розріз або профіль - це графічне зображення будови землі на вертикальній площині. Побудова свердловин із зазначенням геологічних структур гірських пластів або порід в кожній окремій точці служить основою розрізів. Створюються профілі з урахуванням масштабів по глибині і топографічної поверхні, які можуть різнитися, але повинні бути позначені.

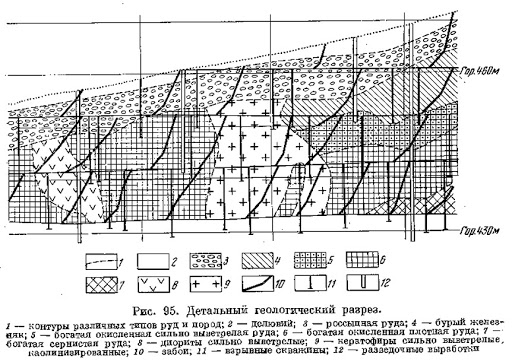

Що показують на геологічному розрізі

На розгортці свердловини колонки наочно представлені різні типи, будова, внутрішня структура, склад та геометрія зв'язку між пластами і породами. Горизонти позначають лініями чорного кольору з зазначенням віку. Представлені на вертикальній площині дані створюють приблизну модель фактичного розподілу порід за глибиною, що узгоджується з доступною на поверхні і в надрах інформацією.

Геологічні карти і розрізи, доповнені поперечними перетинами - це двовимірні зображення геологічної реальності, сукупність яких дозволяє зрозуміти тривимірну структуру і геологічну історію конкретної зони. Опис геологічного розрізу є основою для планування інженерно-лінійних робіт з облаштування тунелів, автодоріг і комунікаційних магістралей.

Як побудувати геологічний розріз

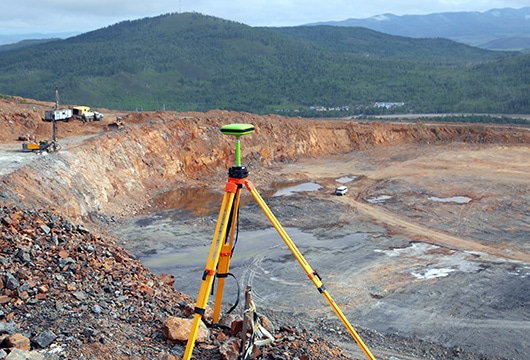

Дані для побудови геологічного профілю збирають в рамках проведення вишукувальних робіт. Інженери-геологи вивчають локальні рельєфні особливості, вимірюють нахили пластів, вибирають оптимальні точки для свердловинного буріння і масштаб геологічного розрізу по вертикалі і горизонталі, щоб отримати узгоджений проект, на якому:

• сукупність нерівностей земної поверхні відображена з двосторонньою висотною шкалою;
• геологічний індекс позначає генезис і вік породи;
• відзначена кожна пробурена свердловина;
• межі аналогічних шарів вказані і з'єднані чорними лініями;
• фактичні межі зображуються безперервними смугами, орієнтовні - пунктирними, при нестикування місцезнаходження - зигзагоподібними лініями;
• зміна складу пласта, що складається з декількох порід, відзначається вертикальною ламаною смугою;
• сукупністю точок, штрихуванням або комбінацією цих знаків позначають тип і складові грунту;
• колір відображає вік шару;
• залягання водоносів відзначається лінією.

Геологічні розрізи створюються переважно для локацій з горизонтальним і похилим розміщенням грунту з умовними позначеннями, що відображають кожний нанесений колір і значок.

Види геологічних розрізів

Крім геологічних розрізів, що показують залягання, вік і літографічний склад пластів, виділяють інженерно-геологічні профілі, зосереджені на властивостях і геологічних процесах грунтів. Середня величина кожного показника відзначається на інженерно-геологічному розрізі, який вибудовують на основі геолого-літологічних колонок пробурених свердловин і результати геофізичних досліджень.

На додаток до відомостей про розташування, діаметрі, глибиною і датою проколу шурфу інженерно-геологічний розріз відображає:

• глибину розміщення тектонічних порід;
• геоморфологічні особливості локації;
• найменування гідрогеологічних об'єктів;
• екзогенні геологічні процеси.

Профіль вибудовується на папері із застосуванням комп'ютерних програм. Вручну створюються зсувні варіанти з порушеним заляганням горизонтів.

Вивчення геологічних розрізів приносить корисну інформацію, яка дозволяє проектувати і будувати довговічні і безпечні в експлуатації інженерні споруди. Метод геологічних розрізів використовують при підрахунку запасів, шляхом поділу тіла корисної копалини на окремі блоки. Нескладний спосіб дозволяє робити обчислення з урахуванням особливостей родовища прямо на профілі.

Як побудувати геологічний розріз знає компанія «ГеоПлан». Ми швидко і недорого виконуємо дослідження в Києві і області і на основі отриманих даних будуємо точні креслення з дотриманням ГОСТів і ДБНів. На нашому сайті можна подивитися приклади геологічних розрізів, прочитати статті блогу і зробити замовлення онлайн або по телефону.
