Разбивка осей здания. Геодезические работы в Киеве и Украине

Геодезические работы для обеспечения качественного и максимально экономичного строительства – важнейшее направление работы компании «ГеоПлан».

Среди решаемых нами задач – разбивка осей здания, представляющая собой комплексный процесс, существенно облегчающий и упорядочивающий проведение строительно-монтажных работ.

Зачем нужна разбивка осей сооружения?

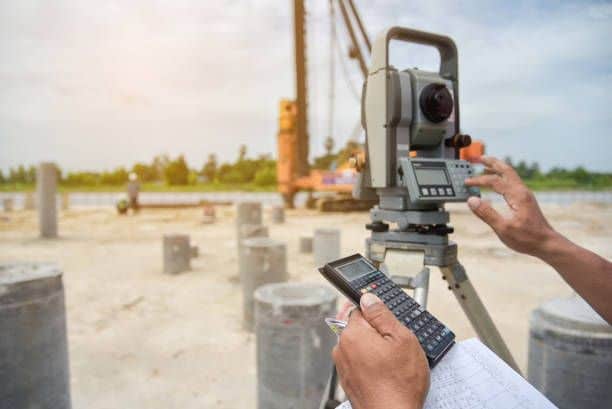

Разбивка осей сооружения Геоплан

Детальная разбивка осей проводится для проведения разметки в соответствии с опорной геодезической основой, ее перенесение в натуру.

Это достаточно непростой и крайне ответственный процесс, поскольку от точности измерений и установки осей напрямую зависит надежность всей возводимой конструкции.

Разбивка осей сооружения предполагает нахождение точек, полностью соответствующих пересечениями базовых осей плана проекта.

Они закрепляются при помощи специальных створных знаков так, чтобы они находились на удалении от мест проведения земляных работ и гарантированно сохранились до завершения строительства.

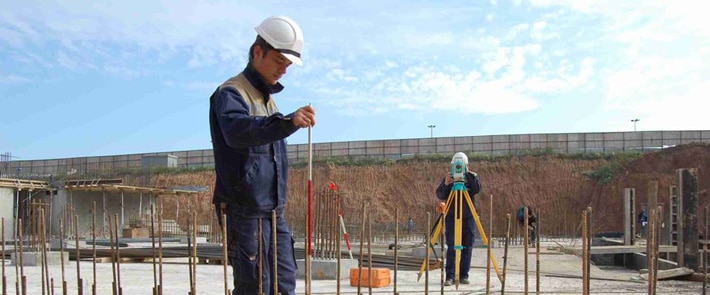

Разбивка осей сооружения Геоплан

Особенную сложность представляет разбивка осей здания в городах, где имеет место плотная застройка, поскольку не всегда легко обеспечить требуемый отступ, который должен составлять 1,5 высоты возводимого здания.

Однако, мы находим способы решения этой задачи. Для обеспечения отступа геодезическая разбивка осей здания выполняется с помощью специальных отражательных марок, размещаемых прямо на стене сооружения.

Разбивочные работы: технология и основные подходы

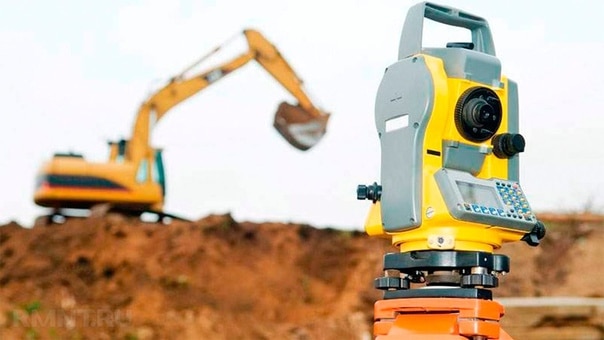

Разбивочные работы Геоплан

Разбивка осей фундамента здания может выполняться разными способами в зависимости от методологии исполнения геодезической основы, рельефной специфики местности, особенностей и габаритов возводимого сооружения.

В частности, мы используем:

1. Метод прямоугольных координат – основной способ разбивки, целесообразный в случаях, когда геодезическая основа выполнена способом нанесения «красных линий» и оформлена при помощи «строительной сетки». Нами производится разбивка осей теодолитом с применением современного тахеометра и рулетки.

2. Полярные координаты – наиболее оптимальный способ разбивки осей сооружений, имеющих сложную конфигурацию. В таких случаях основные разбивочные пункты находятся на расстоянии от основы. Для выполнения работ задействуются лента и теодолит.

3. Применение засечек разных видов необходимо, когда разбивка осей сооружения проводится на сложных местностях с оврагами, реками и так далее.

Когда необходима детализация разбивки относительно основных створов сетей, нами применяется специальная створная засечка.

Обращайтесь в компанию «ГеоПлан», и наша слаженная команда решит даже самые сложные задачи в Киеве и во всей Украине

консультация

Этапы выполнения работ. Вынос в натуру оси

Разбивка осей опор выполняется до того, как закладывается фундамент, после контроля точности границ участка и подготовленного котлована.

Мы составляем план разбивки осей здания и проводим работы поэтапно в заданной последовательности.

Первый этап является организационным.

Принимается заявка, обсуждается с заказчиком стоимость разбивки осей здания, время и срок исполнения. Кроме того, согласовываются:

  • материал, из которого будут выполнены осевые знаки (как правило, это металл или дерево); ;
  • способ закрепления осей (бетонирование, установка металлических кольев и так далее).

Как мы работаем?

  1. Консультация по вашему вопросу

  2. Выезд бригады на объект

  3. Выполнение работ на объекте

  4. Выдача документов

Перед началом работ обязательно изучается вся документация, предоставленная заказчиком, тщательно рассматриваются генеральный проект застройки и геодезическая основа.

Далее составляется разбивочная схема. При необходимости наши специалисты создают новую геодезическую основу с учетом полученных данных, чтобы разбивка основных осей зданий и сооружений получилась максимально точной.

Второй этап – выезд специалистов компании «ГеоПлан» на участок заказчика и проведение работ непосредственно на местности.

Профессионалы определяют положение разбивочных точек, ориентируясь на планы заказчика и опираясь на координаты геодезической основы, после чего закрепляют их, устанавливая металлические или деревянные колышки.

После этого обязательно проводится исполнительная геодезическая съемка вынесенных осей.

Третий этап – оформление документации. Все установочные данные переносятся в план, выполняется чертеж разбивки.

Заказчики обязательно получают акт разбивки осей, а также исполнительную схему, и только после этого работу можно считать выполненной.

Все документы оформляются в строгом соответствии с актуальными нормативами.

Все виды работ выполняются профессионалами с большим опытом разбивки осей нивелиром, теодолитом и прочими высокоточными приборами.

В зависимости от особенностей местности и пожеланий заказчиков могут применяться разные виды разбивочных знаков.

Разбивка осей здания – выноса на объект проектных решений – занимает от одного до нескольких часов.

Вопросы стоимости разбивки осей

В зависимости от особенностей объекта и местности, на которой производится разбивка осей фундамента, цена всегда оговаривается индивидуально с каждым клиентом. На стоимость влияют:

  • расположения участка и его площади;
  • объема работ и их срочности выполнения;
  • потребности в детализированной разбивке сети;
  • числа осей, которые необходимо установить;
  • выбранного материала для знаков разбивки;
  • необходимости в бетонировании разметочной конструкции;
  • пакета документов, потребности в их согласовании.

Грамотная разбивка осей здания на местности и геодезические контрольные мероприятия, выполненные в достаточном объеме, удешевляют цену строительно-монтажных работ и сводят к минимуму ошибки или погрешности.

Наши преимущества

Компания «ГеоПлан» специализируется на выполнении геодезических работ, включая оказание услуг по разбивке осей сооружений частным и юридическим лицам Киева и всей Украины.

Выделим только основные наши преимущества:

  • слаженная команда специалистов с соответствующим образованием большим опытом и разрешительными документами на проведение работ;
  • высокое качество работы и неукоснительное соблюдение оговоренных сроков;
  • использование только современных измерительных приборов, прошедших проверку на точность;
  • предоставление гарантии точности разбивочных работ.

Разбивка осей зданий и сооружений – услуга, которую можно заказать на сайте нашей геодезической компании или связавшись с нами другим удобным способом.

Мы выполним весь комплекс работ по геологии и геодезии по самым оптимальным ценам с высоким уровнем сервиса.
