Геологические разрезы

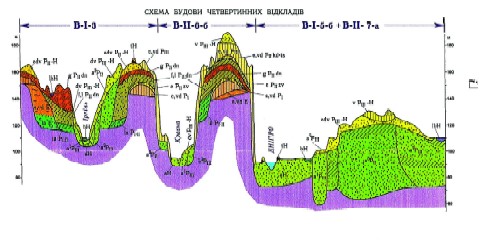

Геологический разрез или профиль представляет собой двумерный вертикальный срез недр Земли. Это важный инструмент, который помогает:

• определять геологические структуры;
• планировать проектно-строительные работы;
• правильно выбирать места для будущих объектов на участках со сложными условиями.

Компания «Геоплан» выполняет максимальный диапазон инженерно-геологических услуг в Киеве, Киевской области и по всей Украине. У нас геологические разрезы можно заказать в комплекте с изыскательскими работами, стоимость которых будет ниже, чем цена отдельной услуги. Наши клиенты в кратчайшие сроки получают не просто геологический разрез, а полный объем информации, необходимой для возведения функциональных, долговечных и безопасных в эксплуатации сооружений.

Какую приносит информацию геологический профиль?

Инженерно-геологический разрез по буровым скважинам является незаменимым дополнением геологических карт и результатом интерпретации расположения горных пород. Карты и разрезы составляются одновременно на основе данных журналов проб, кернов, геологических, сейсмических и геофизических исследований.

Каждый геологический слой отделяется в профиле контурами черного цвета. Описание геологического разреза сопровождается текстом, в котором указывается:

• тип и состав грунта;
• направление и наклон каждой породы;
• уровень залегания пластов и подземных вод;
• возраст, взаимосвязи, мощность и прочность каждого слоя.

Геологические карты для участков со сложным строением могут потребовать выстраивания от 1 до 3 разнонаправленных разрезов.

Как выстраивают геологический разрез?

Инженеры-геологи и буровики компании Geoplan проводят рекогносцировку локации, бурят скважины для опробования грунтов и воды. Построение геологического разреза базируется на полученных данных, выполняется вкрест или по простиранию почвенных слоев по линиям, которые проходят через опорные скважины.

• Масштабы сечения по горизонтали и вертикали обычно определяются по масштабу геологической карты.
• Рельеф наносится с обозначением шкалы высот.
• Колонки всех скважин отображаются с указанием и соединением границ идентичных пластов черным контуром.
• Отмечается глубина залегания водоносов.

Геологический разрез земли по скважинам – это образец глубинного распределения горных пород и основа планирования строительных работ.
